RFID 半成品周转箱仓储管理系统案例

系统介绍:



本系统将 RFID 技术应用于半成品周转箱仓储管理系统,基于超高频(UHF) RFID 技术,将栈板及产品包装箱与 RFID 电子卷标在系统中建立关联信息,当半成品经过出入口时,系统使 RFID 读写器一次性读取出入半成品信息,实现周转快速、准确。



系统优势:


§   1、收发货速度提高,差错降低,降低了随后产生的查错、纠错成本以及一系列间接成本;

§   2、对仓库作业进行跟踪、控制,减少误操作的几率,降低因误操作而产生的一系列成本;

§   3、提高存货可视化程度,减少盘点作业频度,降低人工成本以及相关间接成本;

§   4、更好确保“先进先出”,减少存货损失;

§   5、提高存货的可视化程度,降低安全库存量,减少资金占压。

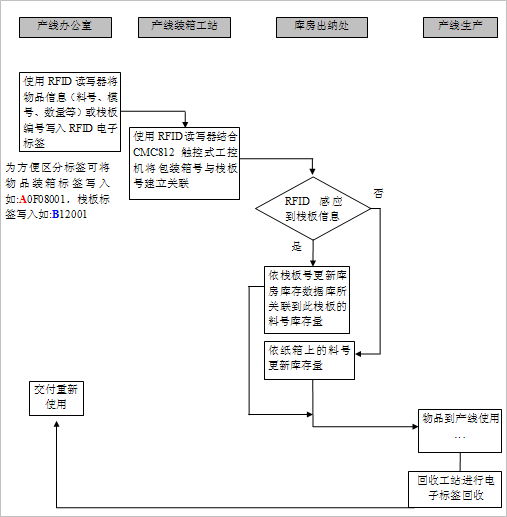

系统流程:

§   产线办公室:使用 RFID 读写器将物品信息(料号、模号、数量等)或栈板信息写入RFID电子标签;

§   产线装箱工站:使用 RFID 读写器结合触控式工控机将多个包装箱号与栈板号建立关联, 以解决电子标签放置包装箱中间导致无法读取的问题(使用时直接读取栈板号);

§   库房出纳处:实时感应出入物品并更新至系统(自动判断栈板或包装箱出入),更好确保“先进先出”,减少存货损失;

§   经过产线使用后回收电子标签。

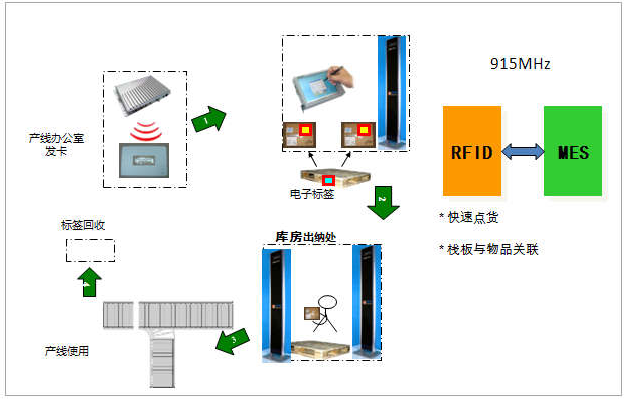

系统流程:





应用设备



§







FY-U9814 超高频读写器




产品介绍:

   FY-U9814 是一款高性能的 UHF 电子标签读写器,完全自主知识产权设计,支持 DRM(密集读写器)模式,超强的网络稳定性,特别适合于企业级大规模批量组网应用,可广泛应用于物流门禁系统,防伪系统及生产过程控制等多种无线射频(RFID)系统。



技术参数

工作频率:   840MHz-845MHz/920MHz-925MHz(工作频率范围可配置)

支持协议标准:  ISO18000-6B、EPC Class 1 GEN 2、ISO10374 集装箱标准、TB/T3070-2002铁道部行业标准工作方式:

         广谱跳频(FHSS)或定频,可由软件设置

射频接头:    4个SMA(F)接头输出功率: 20.0-30.0 dBm 功率平坦度: 0.5 dB

读卡方式:    定时自动读卡、外触发控制读卡或软件发命令读卡,读卡方式可设置识别卡时间: 单卡识别小于8ms

读/写卡时间 : 读每8字节小于5ms,写每4字节小于25ms

读/写卡距离 : 大于8m,写卡距离为读卡的70%(依天线性能而定) 通信接口:

A型:     RS-232、RS-485、Wiegand26/34/42/50

E型:     RS-232、Wiegand26/34/42/50、RJ45

输入输出接口: 2路触发输入,2路继电器输出可选配功能 ID匹配功能、离线功能、时间功能电源适配器

AC输入:   100~240V、50/60Hz 1.2A

DC输出:   5V/5A

耗:     ≤5W

实物尺寸:   205mm×190mm×46mm 包装尺寸: 438mm×260mm×85mm 毛重 :1.81kg

净重 :    0.91kg

工作温度:  -20℃~+70℃ 储存温度: -40℃~+85℃

配件:     适配器、RS-232通信线、网线

工作状态提示: 蜂鸣器、通信指示灯、电源指示灯、读卡指示灯
