RFID枪支军械管理方案

1、项目背景

枪支是军队的重要资产之一,也是国家严格管制的物品。枪支的丢失会直接威胁到人民的生命安全,给国家带来巨大的损失,如何更好的管理枪支已经成为我们首要解决的问题。目前许多部队都是人工的管理枪支,这样存在着一些安全隐患:

不能实时监管到枪支进出的信息,不能实现信息透通的管理方式。

人工记录信息错误率高,信息交互不及时。

一旦枪支丢失,无法追溯到问题的源头。

盘点难度大,工作效率不高。

…………

近年来,国外军事强国的军事物资管理在技术上、理念上、基础设施建设上以及信息化程度上都有很快的发展,RFID技术由于自身的独特优点备受关注,在各国军事物流领域得到广泛应用。

因此,在当前军队推进信息化建设,发展科学化保障观的背景下,将先进的RFID射频技术应用于军械物资管理,对于提高仓库器材保障科学化管理水平和信息化程度无疑具有十分重要的意义。



2RFID技术

2.1RFID的定义

RFID(无线射频识别)技术也被称为电子标签技术,它通过无线射频信号实现非接触方式下的双向通信,完成对目标对象的自动识别和数据的读写操作。RFID具有无接触、精度高、抗干扰、速度快以及适应环境能力强等显著优点,目前已广泛应用于诸如物流管理、交通运输、医疗卫生、商品防伪、资产管理以及国防军事等领域,被公认为二十一世纪十大重要技术之一。



2.2RFID的构成

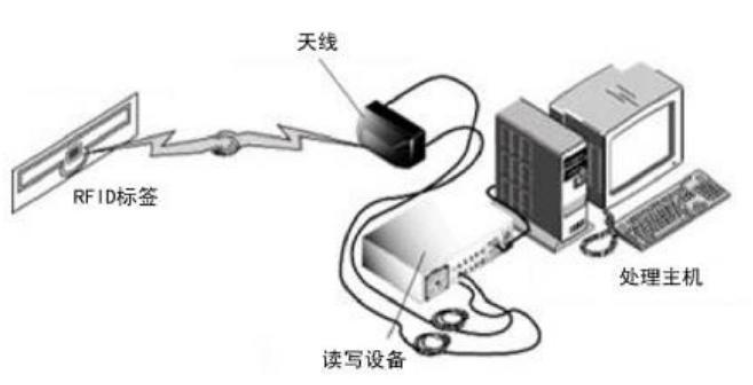

一个典型的RFID识别系统主要由电子标签、阅读器以及天线组成。

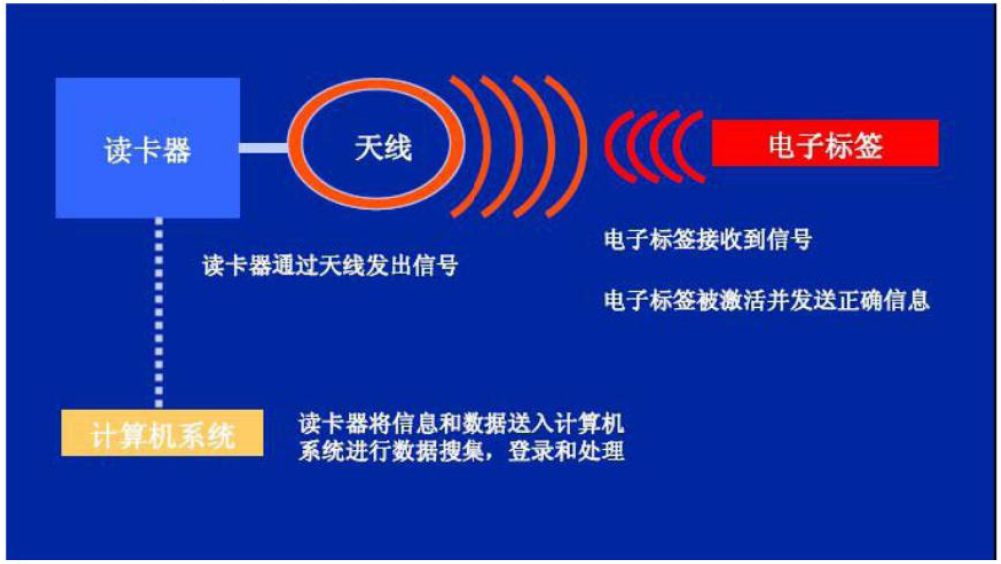

2.3RFID的原理





3、系统设计

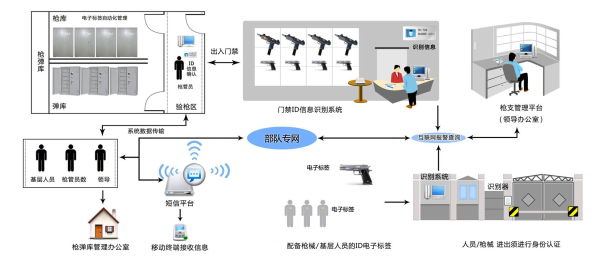

RFID枪械管理系统是针对枪支军械等武器设备的监管自动化、数字化而设计的,系统应用了当前先进的射频识别(RFID)技术,由枪支专用电子标签、固定式电子标签读写器、手持式电子标签读写器、计算机网络、中间件软件、应用软件等部分组成。

系统通过对枪支加装专用RFID电子标签,在电子标签内部存储枪支的属性信息(如:型号、编号等),应用电子标签读写器对电子标签进行读写操作来实现对轻武器的自动识别和信息处理。同时结合计算机网络和数据库技术实现枪支的出入库管理、盘点管理、日志管理、查询统计的自动化,实现枪支在库房和运输过程的安全监控。



3.1RFID标签安装在枪械上,对枪械在各个库房之间的入、出、盘、移等调度进行自动识别管理,实时采集调度的人员、枪支、仓库、时间信息。

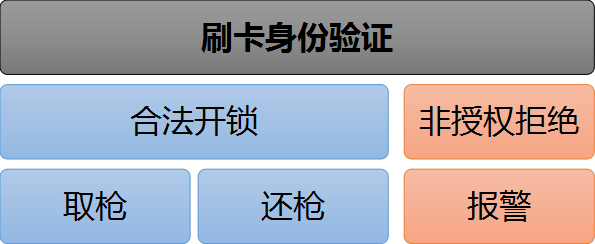

3.2开启枪架或者枪柜必须进行身份认证,开启枪柜必须做到人枪匹配。



3.3在线监测枪支在库状态及查询不在库枪支的取走人、批准人、时间等



3.4进出库房或控制区域时可以实时记录识别人员及枪支身份,非授权人员及枪支进出则实时报警。



4、主要功能

通过对枪支加装RFID电子标签,存储枪支的属性信息(如:型号、编号等),对枪支存放、进出库房、区域控制等实时自动识别认证、采集、记录、分析,从而实现以下功能目标:

可以实现对进出枪支监管区域的取枪人员进行非接触式信息采集,并对枪支进行自动化取、还、监管为一体的智能化管理;

实现各级人员实时掌握枪支的状况,实现信息通透的管理方式;

避免了人工统计易出现人为差错,和信息交流不及时的传统管理模式;

减少了人工统计的工作量,提高作业效率;

从技术手段上遏制不轨行为的发生。

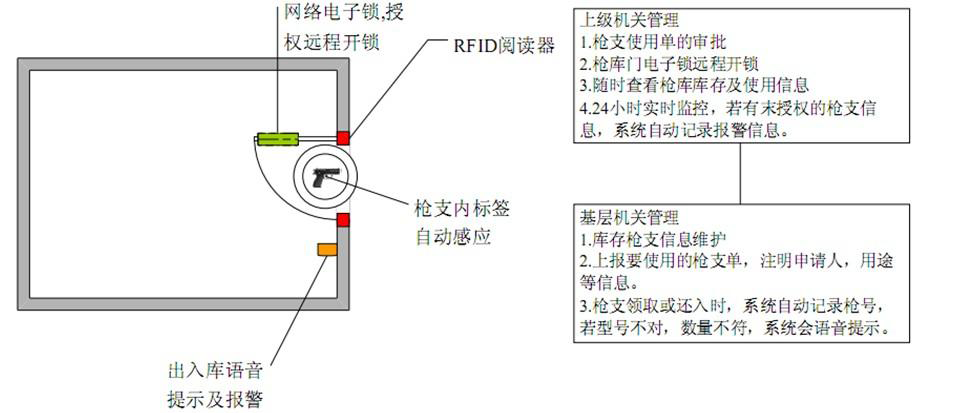

4.1枪支出入库:

当有人员需要进入枪库时,需相关管理部门的授权才可以打开电子锁,对人员进行放行。当有枪支进入阅读器辐射范围时,系统会自动记录该枪支的相关信息,将信息上传到后台数据库,上层管理机关通过远程实时监控人员和枪支出入库详细信息。并判断此枪支是否是合法取用,如果不合法,系统会报警。

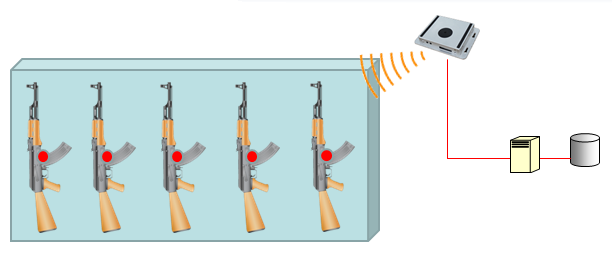

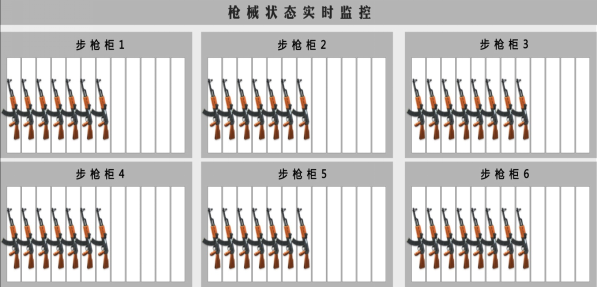

4.2枪位状态实时侦听

当贴有射频标签的枪支实时处于安装在枪柜中的读写器天线的控制之中,通过枪库工控机或者网络的授权,电控锁自动打开,使得正常值勤、擦枪等操作通可以得以进行,平台实时显示该各枪柜的状态,而不报警。出现意外,没有通过授权的枪支移动,系统会报警,并及时将相关的信息通知到管理终端,枪械管理员可以根据具体情况,通过管理软件运用系统对枪械进行管理。

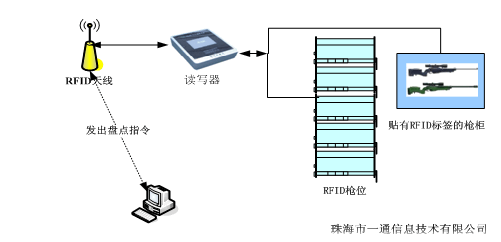

4.3枪械盘点

在进行库存盘点前,需将枪弹信息下载到手持RFID设备。

盘点期间,错置和缺失的枪弹均会着重在应用程序上。操作员可通过用户界面更新库存盘点结果。盘点完毕后,在应用程序连接计算机网络时,将数据结果上传到RFID系统。

库存盘点更新枪弹位置,识别错置或缺失的枪弹。与条形码不同,RFID 阅读器不单独读取标签,并且保持RFID标签与机柜的位置关联关系。因此在扫描标签的过程中,如果发现缺失或新出现的枪弹,则能够向操作员发出警报。运用系统对枪械进行管理。



4.4其他功能

使用计划制定:为某次任务或满足某一用途所制定的武器使用计划,每次制定武器保障计划 都会形成一张武器保障计划单据。正在实施的武器保障计划能够监控各大队借用与归还武器数量的动态信息。

保养维护管理:可通过手持式RFID阅读器,在大量枪械中,辨别需要保养、维护的枪械,并 记录保养维护行为人、保养维护时间、保养维护内容等档案信息,最终归档入库。

报废报警:利用RFID电子标签的大容量数据存储功能,记录武器使用年限信息,当武器服役 年限降至时期,可通过RFID阅读器来查找和提醒武器管理人员,对已达报废标准的武器进行处理。

枪支库房中安装RFID读写器设备,实时将库房内的电子标签信息(枪支信息)通过网络发送至系统中心,实时监控枪支的数量及型号信息。同时枪柜门安装近接开关或红外探头,探头触发线连接读写器,当门被开启(枪柜有门)或人员接近时(枪柜无门),触发该枪柜的读写器发送讯号到监控系统。



5、设备部署

5.1枪支标签

枪支RFID电子标签使用2.4G有源电子标签,每个标签分配一个唯一ID号,在系统中关联枪支的编号、型号、生产日期等信息。枪支RFID电子标签使用电子锁方式绑定在枪支上并防止电子标签与枪支异常分离。

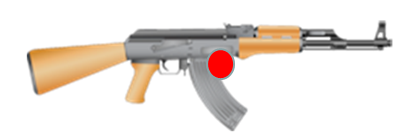

RFID电子标签



5.2出入口监控

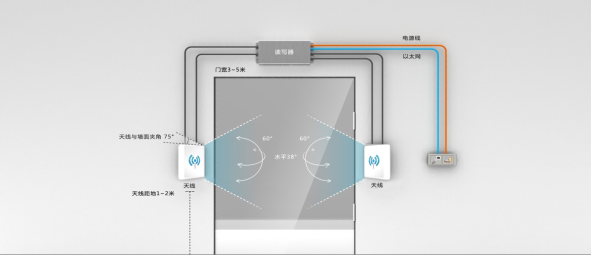

数据中心出入口装有RFID读取设备和系列提示灯,以提示监测到的移动是否经过授权,一旦监测到未经授权的移动将进行警报。

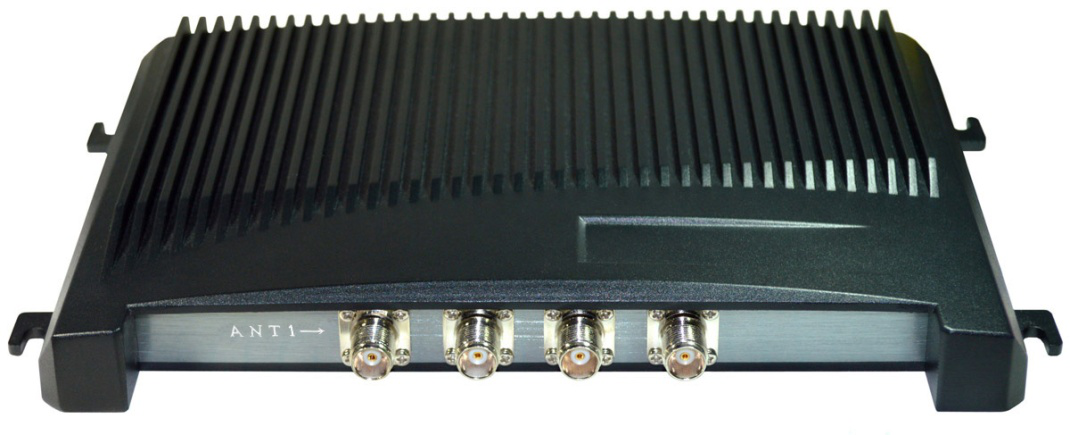

RFID固定式读写器



5.3移动RFID设备盘点

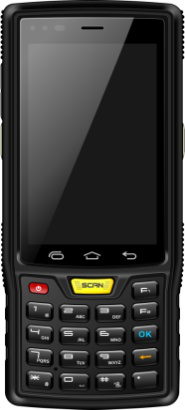

该设备用于枪弹库存盘点,配有电池电源,可连续盘点5小时。该手持移动RFID设备设计独特,在枪弹存放架前,可以快速扫描高货架上的RFID标签。内嵌的操作系统可以进行各种应用系统开发。

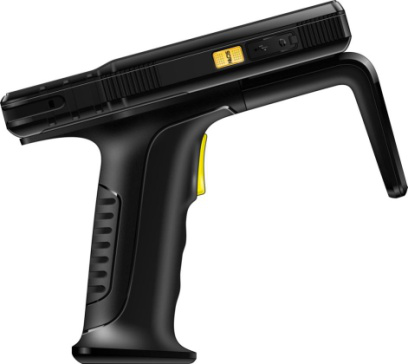

RFID手持式读写器



5.4RFID机柜天线

系统天线粘贴在金属机柜门平面上,连接RFID读写设备读取机柜内标签数据,并且邻近机柜之间信息采集无干扰。

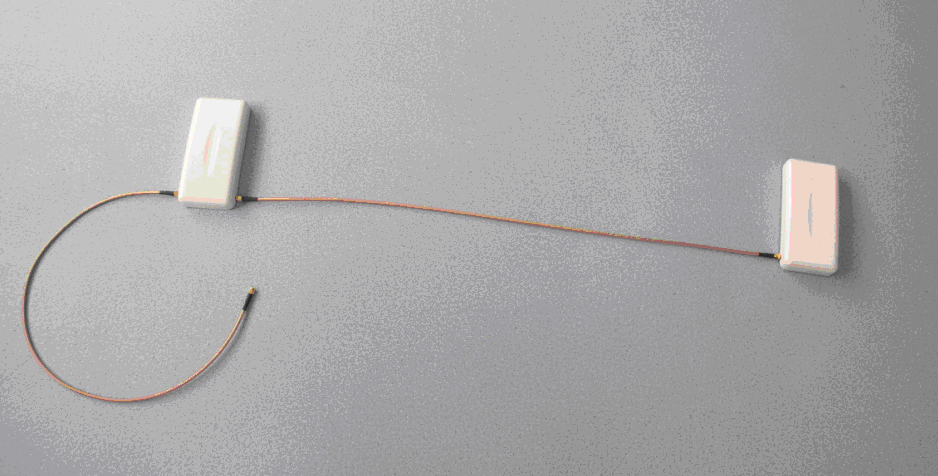

RFID天线

6、效益分析

RFID枪械管理系统,旨在利用计算机技术、RFID通信技术实现军队枪械自动识别和信息化管理,提供一个对部队枪械的发放、出入库、使用维护时的自动识别、智能管理的数字化平台。

系统能有效、准确、智能地对进出库房的枪械进行信息的自动识别、采集、记录、上传,以及对枪械的维护信息进行快速查询、统计,从而建立起军队军用物资管理的数字化信息管理系统。

通过RFID技术的应用,可极大减少了重复劳动和手动操作,并能够准确捕获数据,从而提高枪支库存和流通管理效率。因此,利用该技术的诸多优势,可以增强枪支使用单位对枪支管理的安全性。

6.1实现枪械管理信息化、网络化

通过建设RFID枪械管理系统,利用在枪械上安装RFID标签等手段,可以在数据层面对枪械进行管理。由于RFID标签相对条码等其他识别方式具有ID信息量和数据容量大的优势,可根据需求根据武器的类别、型号、批次、甚至单体来进行管理。

RFID枪械管理系统利用网络将机关、总库、分库、训练场等地点连接起来,可以方便的对武器进行统计、查询、追踪等。

6.2实现库内管理精确化、智能化

系统综合了目前最先进的数字化网络技术,把图像识别技术、信息识别及高质量传输技术与以往部队的管理模式相结合,通过人与枪绑定、图像记录等方法有效的防止枪支丢失、错拿错放、管理混乱、记录缺失等现象。

6.3实现出枪械入库管理的自动化

通过RFID技术自动获取出入库武器的数量、型号等信息,仓库可以自动获取经过审核的武器出入库单据,并将其与单据进行比对,根据比对结果给出各种反馈信息,从而高效地完成各种业务操作,增强作业的准确性和快捷性,同时减少了整个过程中出入库错误、偷窃等造成的损耗。

6.4实现过程追溯,提高安全性

RFID枪械管理系统RFID读写器安装在武器流通和使用的各个环节,使得监管系统可以方便快捷的管理和查询武器的所在仓库或所在地、使用单位、用途、预计入库时间等信息,实现具体到武器单体的管理和追踪,一旦出现问题可以快速找到关键环节。通过给使用者佩带RFID标签的方法,可以在通过RFID读写器读取范围时将使用者和枪械进行绑定。
