一、方案概述

本方案由我司通过分析客户的需求为客户量身定做。它综合了RFID技术、网络技术、计算机技术、数据库技术和无线通讯技术。结合客户实际需求以及我司的丰富经验和独特的技术，我们提出如下的基于RFID技术的机场航站楼内手推车分布定位及资产管理系统方案。

整个方案分为两部分，第一部分是对手推车在机场航站楼内的实时分布进行定位；第二部分是对手推车进行盘点，做好资产管理。

二、手推车有源定位方案

机场航站楼内手推车分布定位管理方案采用目前最先进的RFID无线识别技术，从真正意义上实现整个航站楼内管理信息化。可使管理人员实时掌握航站楼内每一辆手推车的位置，绘制出整个航站楼内手推车的分布图，以此为依据在余缺区域间调配车辆。同时还可以将机场手推车调配班组的工作人员作为整个管理闭环的一部分，在手推车分布图上同时显示人员的分布，这样就能以最快的速度指引离车辆聚集区位置最近的员工去执行车辆收集任务并运送到车辆需求区。

2.1系统流程

本系统是运用无线传感网络和射频识别技术，通过安装RFID硬件和对应的功能软件，针对机场航站楼内手推车信息的即时采集、即时处理和智能化管理的无线传感、自动控制系统。

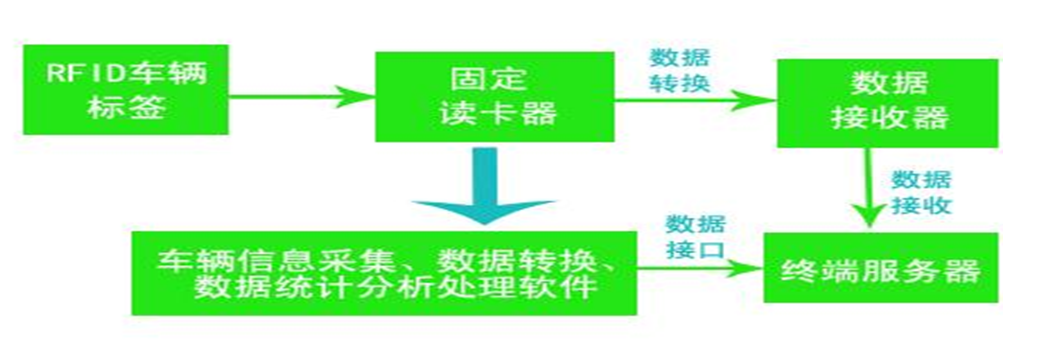

为每辆手推车配发一个有源标签，标签内录入车辆基本信息。应用时读写器处于接收状态，实时接收“主动式”有源电子标签发出的信号，并将接收到的数据转送到后台管理系统中。当手推车在机场航站楼的各个区域之间运动的时候，车载电子标签发出的信号被区域内的读写器接收，在系统中即可显示该辆手推车所处的位置。系统运行流程图如下：

2.2系统分布

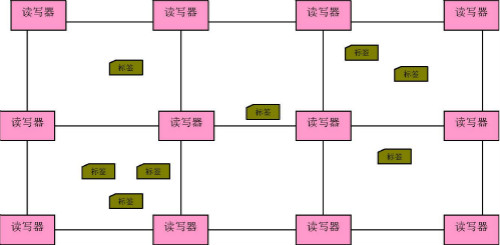

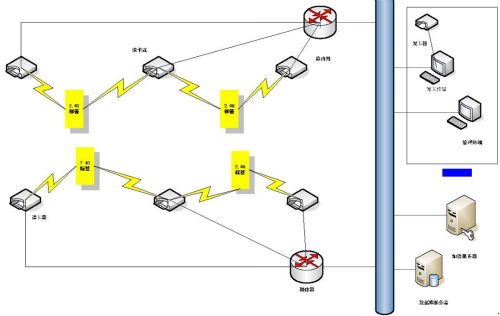

将机场航站楼划分化为若干区域，每个区域中心安装一个有源读写器，使读卡器的信号接收范围完整的覆盖机场的所有区域。系统分布图如下：

系统分布示意图

2.2系统工作原理

在机场航空楼安装有有源读写器，读卡器的接收到手推车的有源标签信号，然后通过网络上传到控制中心，最后通过RFID专用软件将数据显示出来，方便管理者对机场的手推车做统一有效的调度和管理。

系统工作原理图

2.4人员定位管理与资产管理（可选）

为每个手推车管理班组的员工分发一个可佩戴的有源电子标签，当员工在航站楼内走时，标签向外发出信号，同样被区域内的有源读写器接收，在系统中即可显示该员工实时所处的位置。

制定手推车盘点计划，在资产系统中生成盘点任务后，将盘点任务下传到手持机中，根据下传的盘点任务进行手推车盘点操作。可以是分时段对各区域的手推车进行盘点，或者以某一时点为基准进行全盘。盘点确认后，实时将盘点实际数据信息发送给数据库，保证数据库信息及时准确的更新，实现资产的有效管理。

三、 主要操作流程

四、主要设备介绍

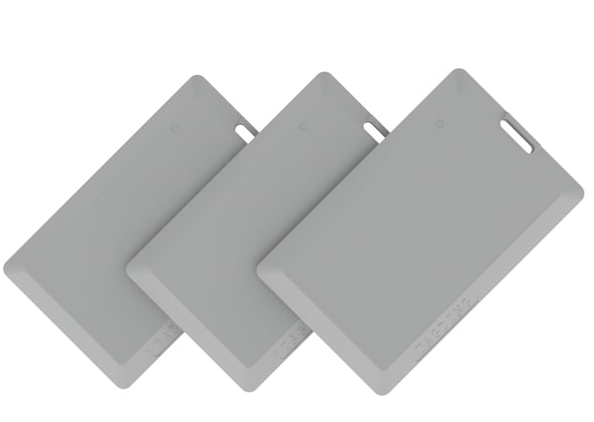

4.1RFID电子标签

产品概述

    2.4G有源电子标签可具备多个工作频率。2.4GHz可以远距离识别，使安全性更高。标签卡自发发射信号，无需触发就可以被RFID远距离读头识别。也可按客户要求加入IC/ID卡或低频125K频率在内。

产品特征

读写速度

与条码相比，无须直线对准扫描，读写速度更快，可多目标识别、运动识别。

安全性

专用芯片、序列号惟一、很难复制。耐用性无机械故障、全密封结构抗恶劣环境。

主要特点

1 标签ID号4个字节；

2 具有只读型；

3 电池可更换；

4 防水等级：IP54；

5 标签寿命长；

6 读取距离远

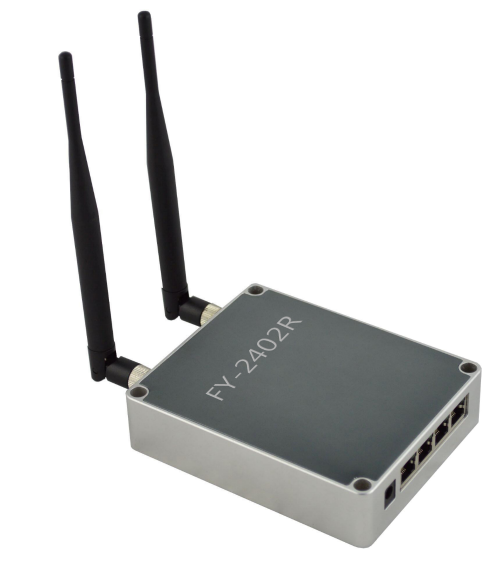

4.2 FY-2402R 全向型读写器

产品概括

FY-2402R至尊型全向阅读器既可以当成是一个 2.4G 读写器，也同时具有 4 路网络交换机，可以串 接 4 路FY-2402R至尊型全向阅读器等网络设备，将FY-2402R至尊型全向阅读器等网络设备发过来的数据转换为从网络输出。FY-2402R至尊型全向阅读器作为接收终端，他最大能容纳 4 路网络 设备输入，通过网线供电从而减少现场布线难度，一个 电源可以 串接 4 个以上 FY-2402R至尊型全向阅读器设备，降低设备采购成本。

应用范围： 物品储位监控、车辆位置追踪、学校、医院、监狱、养老院

产品特征

支持 4 路络交换机接口

网线供电，单个电源可接多个POE设备

网络数据传输速度快，功耗低

高性能多功能，便于系统集成

4.3 FY-2404R 桌面型读写器

产品概述

FY-2404R  USB桌面发卡器是为配合用户在后台或者管理中心进行发卡管理，而生产的一卡通桌面型发卡器设备，为非接触式远距离读卡器，是釆用先进的射频接收线路设计及嵌入式微控制器，结合高效译码算法，完成对EPC(GEN 2)卡的接收，具有接收灵敏度高、工作电流小、USB供电、性能高等特点。适用于门禁、考勤、收费、防盗等各种射频识别应用领域。可广泛的应用于本公司专用的RFID一卡通系统中。

产品特征

　　多种工作模式

　　定时自动读卡、外触发控制读卡或软件发命令读卡，

　　读卡方式可设置，适用于多次不同方案。

　　USB通用接口

　　使用USB供电，通过USB转UART接口（安装FT232芯片驱动），低功率、读写距离稳定可靠的特点。

多频段

　　提供125KHz、13.56Mhz、2.45GHz三种频段（可选）； 多协议兼容，应用领域更广泛；

4.4手持终端

产品概述

　　FY-8060手持终端（PDA）设备用于扫描电子标签，对车辆进行巡检和盘点，配有电池电源，可连续盘点5小时。该手持移动RFID设备设计独特，可以快速扫描推车上的RFID标签。内嵌的操作系统可以进行各种应用系统开发。

产品特点：

 　　外形设计精美让更多应用环境的用户所接受　

　　整机身外壳设计，可承受6面1.2米水泥地高度跌落

　　显示屏采用电容式触摸屏技术，在各种光照条件下都具极高可读性，是室外各种使用条件的完美选择

　　自动搜索周边无线网络（WIFI），快速连接，数据实时共享，支持关键数据的实时访问

　　提供最高长达五年的无忧一站式综合维保，使其远超一般消费设备的寿命

五、软件系统介绍

我司可以针对机场特定的使用要求研发定制，可以对RFID标签进行定位，并可以在软件上呈现，人性化的界面，增强交互平台的操作，更加容易手推车进行有效的管理。以下的软件界面为RFID管理系统使用，可以作为参考。

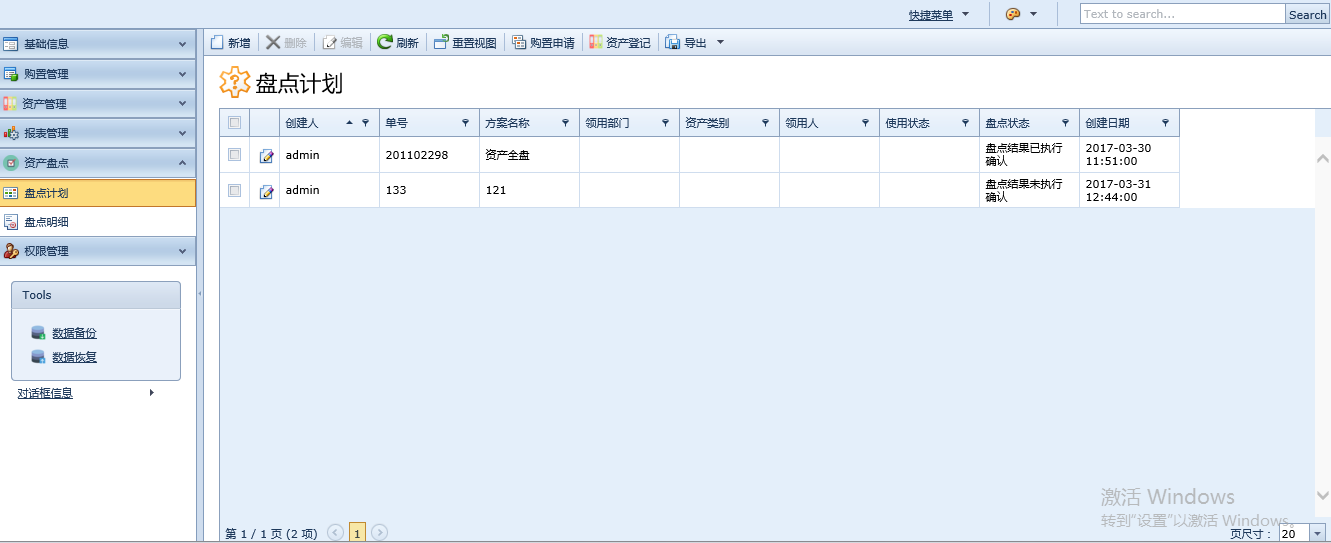

盘点界面：

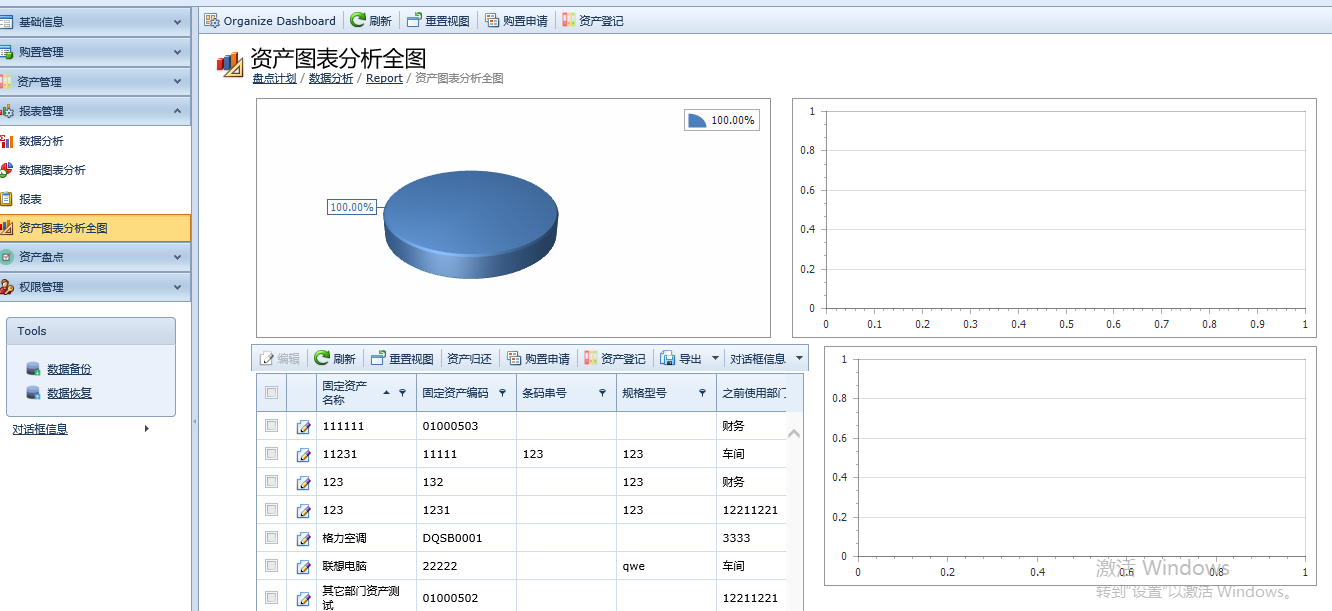

报表分析图;

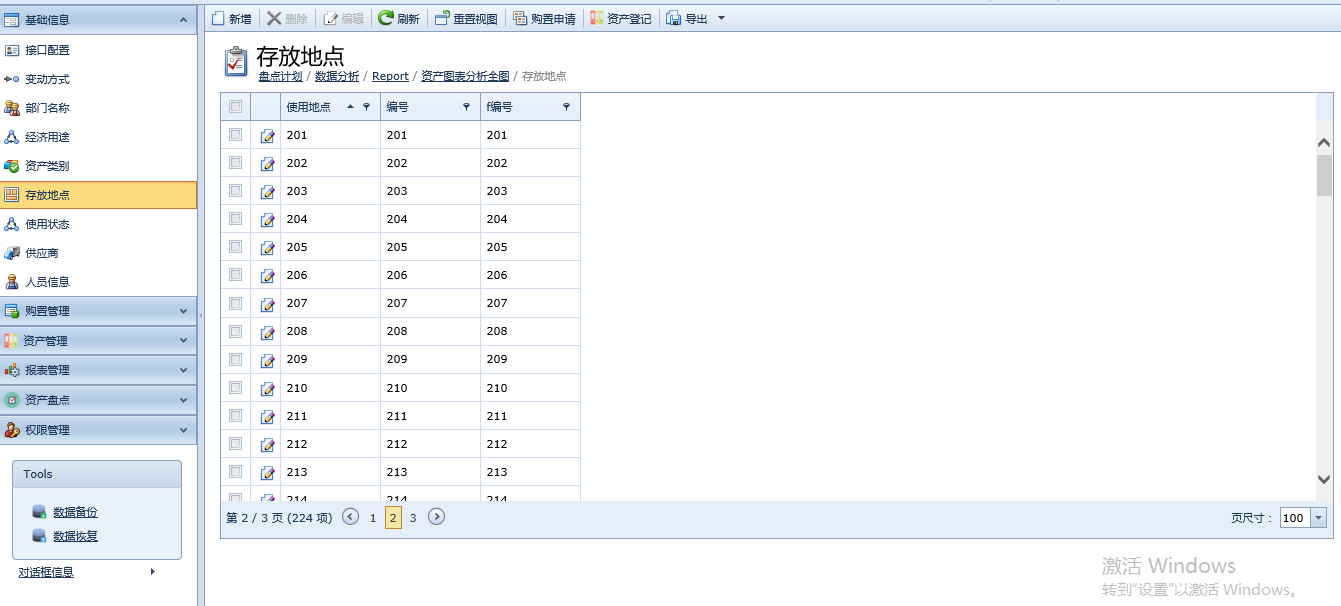

存放地点（定位）：

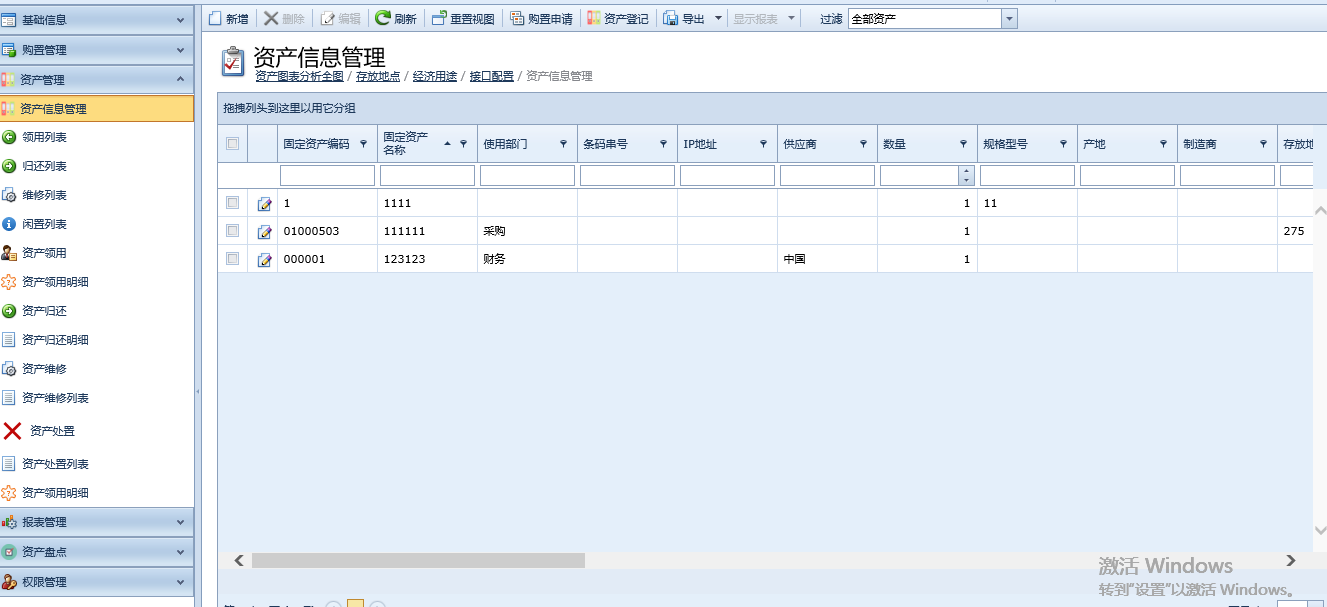

资产流转列表：
