RFID家具生产管理系统

1.项目概述

1.1项目背景

在家具生产过程中,往往要经过板料加工、半成品加工(刷漆、喷粉、高温烤炉)及成品组装、包装等多道工序,每道工序由不同的生产线完成。传统的生产模式下,工人需要按照客户订单严格执行每一道工序,但由于近年来个性化家具及定做家具订单的增多,为了节约生产成本及生产效率,生产厂经常同时生产几张、十几张或几十张不同的订单,此时就会容易发生订单号错混而出现次品,为了确保生产成品的质量,必须安排专门的技术人员来完成家具在组装工作前的板料分拣工作。


1.2需求分析

 由于家具行业的特殊性,家具板料的数量多、体积大、品种杂,单靠人工分拣不但效率低而且容易出错,传统的条形码识别技术使用的纸质标签也容易在生产工序中受到污染,导致标签难以识别,现实生产场景中依旧需要人为对板料尺寸颜色进行辨别,生产仓库的管理容易变得混乱,生产管理员无法实时掌握生产工单的进度数据。所以,能够对板料进行快速准确的识别分拣是家具生产行业突破瓶颈、提高生产效率的关键。


2.系统设计

基于RFID技术的家具生产管理系统,使用RFID电子标签作为数据载体,拥有全球唯一标识码,具有耐高温、抗污染能力强、耐久性高等特点,可被反复擦写重复使用,能起到标识识别、物品跟踪、信息采集的作用。电子标签、读写器、天线和应用软件构成的RFID系统能直接与企业ERP系统相连,这种全面的信息管理系统能为客户带来诸多的利益,包括实时数据的自由采集。基于RFID技术的家具生产管理系统,能在家具生产线的货物分拣管理上防止出错,实现生产线管理智能化,是家具生产企业提高生产管理水平的必然选择。


2.1系统框架

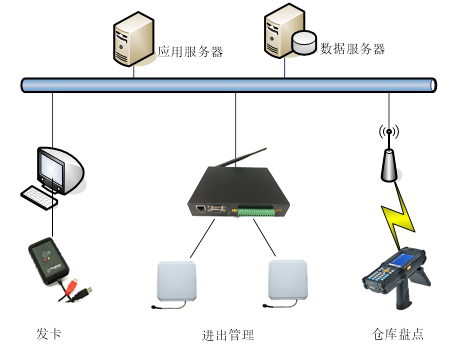

RFID技术在家具生产管理过程中的应用,框架如下:



发卡环节将电子标签初始化,写入特定的编码信息,并在系统后台建立好关联信息。发卡完成后将电子标签贴在家具半成品上,贴上了电子标签的半成品在通过各个生产区域时便能被出入口的读写器识别,并能实时更新ERP系统的信息。同时,在成品仓库内,使用手持式读写器能快速盘点仓库内带有电子标签的成品家具,完成库存盘点。


2.2 系统功能

2.2.1货品实时监控

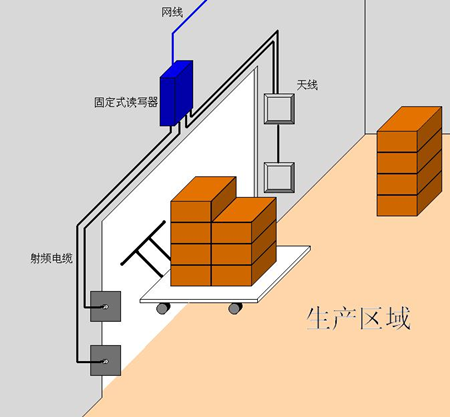

在家具货品进出各个生产区域的门口部署RFID固定式读写器,同时根据现场环境进行射频规划,最多支持在上下左右安装四个天线,保证RFID电子标签不被漏读。在安装有电子标签的成品或半成品家具进出各区域时,系统实时记录货品进出各生产区域(半成品区、底油区、刷漆区、包装区、成品区及待出货区)的信息,实现对货品信息的实时监控。





2.2.2货品快速识别

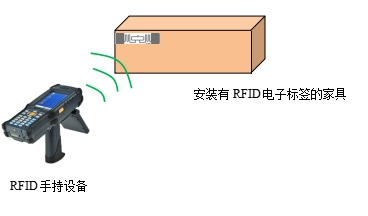

货品流转到各生产区域后,为获取到货品的具体信息,可通过RFID手持设备读取货品上的电子标签信息,来迅速的从系统查找货品描述、订单、客户等所有相关信息,达到货品快速识别的目的。因为RFID的穿透特性,即使货品标签在其他生产车间被涂抹了油漆,也丝毫不会影响到标签信息的准确获取。



2.2.3货品快速查找与盘点

通过生产区域RFID读取系统,每一件货品的状态以及所处区域都可以实时记录在系统中,通过系统记录即可了解到货品所处的区域信息,再通过RFID手持设备在区域中设定设备查找功能,即可迅速找出指定货品的精确位置。

同时,按照仓库管理的要求,需要对仓库进行定期或不定期的盘点,传统的盘点方式,耗时耗力,且容易出错。基于RFID技术的仓库盘点,基于仓库盘点计划,利用RFID手持设备,可远距离批量的对货物进行盘点扫描,通常,使用手持设备沿货物摆放方向行走一圈,即可完成盘点工作,与传统的模式相比,在降低劳动强度的同时,大幅提高盘点效率和准确性。


2.2.4 防伪与溯源

RFID电子标签具备全 球 唯 一性的TID码,根据此TID码,建立企业的家具产品数据库,即可有效杜绝假 冒伪劣产品,实现家具的防伪和溯源,将有效提高企业的诚信度和美誉度,提升产品的核心竞争能力,从而达到规范市场秩序,维护消费者和守法诚信经营企业权益的目的,对打造企业优质品牌,巩固市场份额有着积极的作用。


3.设备选型

本系统中,RFID数据采集的速度和准确性至关重要,其核心的设备在于区域固定式读写器和手持设备。


3.1 固定式读写器

固定式读写器主要是部署在各生产区域的进出口处,需要对进出的家具标签信息进行快速准确的采集到。

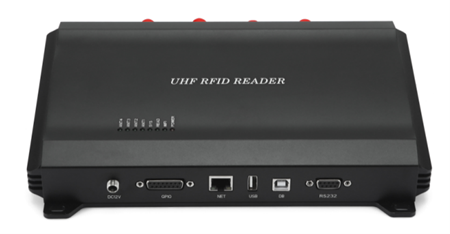

FY-U9814是一款适应于复杂工况、恶劣环境下工作的工业级四通道超高频RFID读写器,射频功能强大,4天线高速轮询,可单独配置功率、时间,满足不同覆盖需求。模块最大输出功率可达到+30dBm,灵敏度-82dBm,配合8dBi增益天线,读取距离在20m以上,拥有行业最优多标签算法,模块自适应,识别标签极速的优势,并可实现大于400tags/s的标签识别率。单标签读取功耗低于700mA,为业界最低,在单标签读取秒速可稳定达800/秒以上。


3.2 手持设备

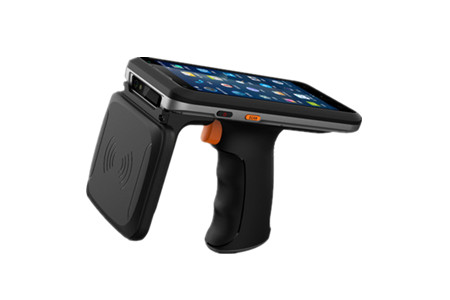

FY-8155R手持机是一款拥有强大的UHF超高频读写功能和一维、二维条码扫描功能以及NFC读写功能为一体的便携式智能数据采集终端,具有更出色的灵敏度,有助于实现更精准、更快速的数据采集和需要功能的实现。采用最新的Android 8.1操作系统,搭载2.0GHz八核高速处理器,拥有超长的电池续航能力,性能领跑行业,广泛适用于各种行业各种领域。


3.3 打印机

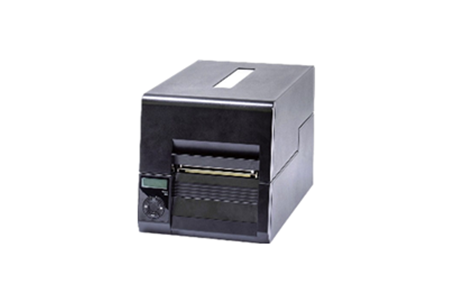

FY-U735工业级RFID打印机,用于初始化发卡、建档。相比传统的发卡设备,RFID打印机拥有更高效的发卡效率,更简便的操作,可帮助客户在较短的时间内实现大批量标签的初始化过程。同时,可在标签表面打印条码等其他目视化信息,使标签具备RFID功能的同时,与条码系统具备良好的兼容性。

广泛应用于仓储物流 、商品防伪、食品安全溯源、制造业、零售商超等细分领域。
