基于RFID的人员门禁考勤管理方案

系统概述

随着社会经济和科技的飞速发展,射频识别技术越来越广泛的应用于各种行业,特别是身份识别和安防等行业,传统的考勤方式过于落伍,当考勤人员过多的时候就造成排队的局面,影响效率和企业形象。同时门禁系统作为智能建筑的重要单元越来越得到重视,传统的门禁系统采用的机械锁和刷卡认证等方式,要求近距离操作,当使用者的双手被占用时就极不方便,并且容易遗失、复制、被盗用,成本也比较高。

射频识别技术的出现弥补了这些不足,并且射频标签是非接触式、读写速度快、功耗低,读卡距离远,本系统采用 RFID技术,利用 13.56MHz、UHF915MHz 或者 2.4GHz 技术均可,结合门禁控制器和计算机技术及人员考勤管理软件,设计了高安全性的智能门禁考勤系统,通过 RFID 认证快速确认人员的真实身份的智能门禁考勤系统。当使用者进入门禁考勤系统的检测范围时,系统会自动获取身份信息确定该使用者是不是合法用户,并且记录出入人员的考勤信息,对非法闯入者发出报警信号。

针对需要实现自动化人员门禁考勤系统的用户单位,一般具有以下需求:

a、考勤与门禁一卡通用,实现考勤的同时也作为门禁卡使用;

b、可进行迟到、出差、请假录入和自动扣分等功能设定;

c、以通过系统的计算机方便查询每一个人的考勤出入详细记录。

系统介绍

系统工作原理

本系统采用 RFID 射频识别技术进行人员门禁考勤管理,全体员工每人佩戴 RFID 电子标签一张,作为门禁考勤卡。用于上、下班时的考勤记录,只要标签处于读写器有效识别范围,则阅读器便可自动识别 到该标签信息,若为有效卡则通过软件系统自动记录考勤信息,同时控制电子锁开门。若为无效卡,则通 过门禁控制器启动报警装置。

RFID 射频识别是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据, 识别工作无需人工干预,可工作于各种恶劣环境。RFID 技术可识别高速运动物体并可同时识别多个标签, 操作快捷方便。RFID 系统主要由读写器、天线和标签三部分组成,其具有以下几个特点:

a、非接触性识别;

b、物体标识性:标签具有唯一的 ID 号,实现物体唯一标识性;

c、识别距离远:采用不同的 RFID 频段技术可根据实现不同的现场需求;

d、防冲突性:一次性可识别大量标签;

e、抗干扰能力强:RFID 无线识别可用于恶劣的环境下,且可正常工作。

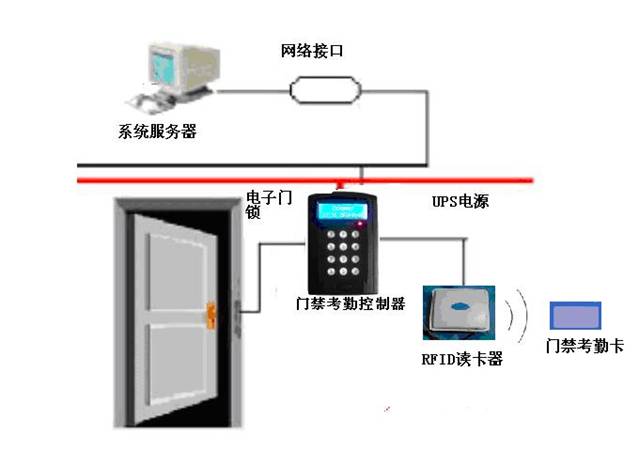

系统拓扑图

该系统的结构由下面几部分组成:

* RFID 读写器,天线及标签、RFID 发卡器

* 系统服务器计算机

* 门禁控制软件(采集红外探测器信号,控制 RFID 读写器识别)

* 语音提示音箱

* 电子门控锁

* 门禁考勤机

* 人员考勤管理软件(员工入职发卡、考勤信息设定、打印报表等)

图 1:系统拓扑图

系统功能

该系统有三个重要的组成部分:信息管理模块,RFID 门禁控制软件和考勤管理软件。信息管理模块负责对使用者进行授权,考勤管理和门禁控制则是本系统实现的主要功能。

管理员登陆

RFID 门禁考勤系统

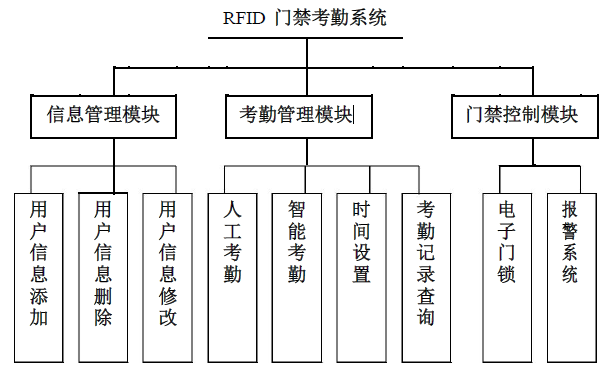

图 2:系统功能图

A、信息管理模块

信息管理模块主要是向所有人员配发 RFID 的标签,同时可对用户授权,信息管理大致分为以下三部分:

* 用户信息添加:对新进员工或者补办卡的员工,增加新的 RFID 标签,对标签进行授权管理,并 对人员信息与 RFID 标签进行对应。

* 用信息删除:员工离职等情况,对该员工的 RFID 标签进行报废处理,删除相关信息。

* 用户信息修改:员工职位变动等情况,需要对 RFID 标签进行重新管理,修改相对应的人员信息。

B、考勤管理模块

考勤管理模块包含人工考勤,智能考勤和考勤时间设置。

* 人工考勤:以备遇到特殊情况,如标签丢失,损坏等,管理员可以通过人工考勤方式来补充。

* 智能考勤:采用远距离 RFID 卡进行考勤,节约时间,同时不需人工干预,提高了工作效率,减少出错的可能。

* 考勤时间设定:考勤时间设定指的是针对考勤系统启动的时间,在所设的时间段内,考勤系统正常工作,超过这个时间段,系统就关闭。

* 考勤记录查询:系统管理员可以通过系统查询某个员工的考勤记录,或者某个部门的整体考勤记 录,并可以打印成报表,方便管理。

C、门禁控制模块

门禁控制模块包含电子锁的控制和报警控制,

* 电子锁控制:主要作用在于电子锁开关的一个打开闭合功能,是智能门禁的实现方式。

* 报警控制:对试图进入企业的非法卡用户,进行语音报警,起到警示作用。

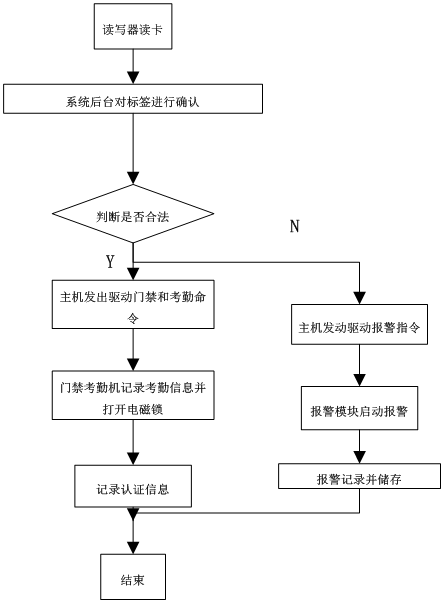

* 智能考勤及门禁工作流程

技术选型

关于 RFID 人员门禁考勤系统,可以采用 13.56MHz、915MHz 无源读写系统和 2.4GHz 有源读写系统来实现。针对不同的应用场合,可以采取不同的频段。

1、13.56MHz 考勤系统

13.56MHz 识别标签距离为 10cm 以内,主要应用于近距离考勤系统,如人员手动刷卡等。

2、915MHz RFID 技术

当人员不是很密集,区域比较宽广,标签不会被其他人员遮挡时(如人员依次进入考勤区域),同时 对成本比较敏感时,可采用 915MHz RFID,其具有以下优势:

* 实现远距离读卡,根据不同型号产品可以读取到 0-10 米的标签信息,从而实现远距离自动考勤;

* 标签重量轻,员工可以采用挂牌佩戴方式;

* 标签采用无源设计方式,使用寿命长;

* 标签种类繁多,并且成本较低;

* 读写器防冲突性能力强,可一次性识别多张标签。

3、有源 RFID 技术

当应用场合人员密集,标签会被人体遮挡时,可采用 2.4GHz 或 433MHz RFID,该系统具有以下优势:

* 标签采用电池供电,其被读写器识别的距离更远,可实现 0-100 米可调;

* 穿透能力强,被人体遮挡影响不大,标签可放在包内,口袋内等;

* 抗冲突能力强,一次性可以识别 500 张以上标签。

其他应用领域

* 校园、矿井、企业等人员考勤管理

* 车间工作计时

* 企业、巡更、会议等签到管理
