1、产品概述
本模块属RFID超小型IC(Mifare1/TypeA/14443A)卡读卡模块，可单独使用，也可二次开发。可选接口有（miniUSB接口，RS232串口，TTL串口），用户无须了解任何RC523等射频芯片的复杂控制命令，也无需了解14443A协议，只需将卡片靠近读卡模块感应范围即可马上读取到唯一卡片物理序列号，也可通过指令读取卡片指定扇区内容，适合门禁、停车场、多卡应用、智能终端等卡片身份识别产品的开发。
２、产品特点
· 模块体积小，安装简易，用途灵活，集成天线，使用及二次开发简单。
· 自带CPU控制无需用户二次编辑程序，有卡靠近天线范围时即可自动读取物理卡号并于PC端输出（串口接收卡号 或键盘模式输出）
· 能与任何系统无缝对接，无需另外安装驱动程序，只需要接通VCC、TX、RX、GND四根线或插上USB即可通讯。
· 电压范围（3.3~5V）
· 人性化设计，蜂鸣器作为提醒动作，板载电源LED灯/读卡LED指示灯，方便查看上电状态以及读卡响应状态。
· 功能齐全，开发简单，天线互补干扰可重叠在一起。
３、产品参数
|
主要技术参数
|
|
支持协议
|
ISO14443A
|
支持卡片
|
IC（Mifare1）
|
|
操作系统
|
Windows all、LIUNX、UNIX、Android
|
读卡距离
|
0-40mm
|
|
读卡时间
|
＜100ms
|
通讯速率
|
9600bps
|
|
射频天线
|
集成天线
|
通讯接口
|
Uart TTL、RS232、USB
|
|
工作电压
|
3.3V~5V 默认USB 5V工作电压
|
最大工作电流
|
70mA
|
|
工作环境
|
温度（-20℃~85℃） 湿度（5%~95%）
|
指示灯
|
红色LED
|
|
内置喇叭
|
蜂鸣器
|
模块净重
|
2.5g
|
|
产品尺寸(mm)
|
21*31mm；板厚:1.2mm
|

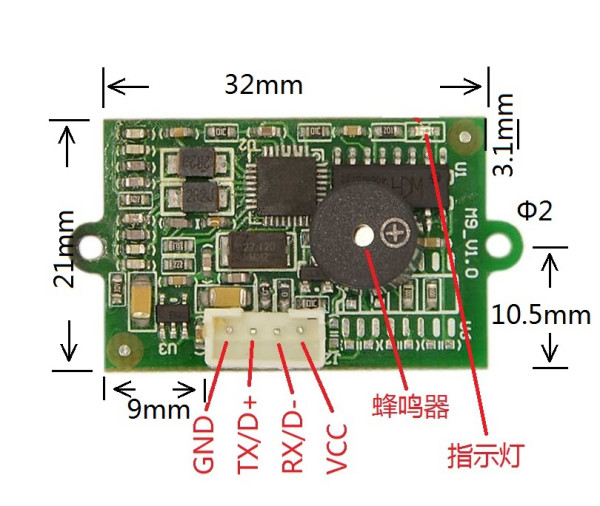

4、产品尺寸图
