产品概述
FY-H4M8高频RFID射频模块，属于RFID超小型IC(Mifare1/TypeA/14443A)卡读卡模块，可单独使用，也可二次开发。可选接口有（miniUSB接口，RS232串口，TTL串口），用户无须了解任何RC523等射频芯片的复杂控制命令，也无需了解14443A协议，只需将卡片靠近读卡模块感应范围即可马上读取到唯一卡片物理序列号，也可通过指令读取卡片指定扇区内容，适合门禁、停车场、多卡应用、智能终端等卡片身份识别产品的开发。
产品特点
●模块体积小，安装简易，用途灵活，集成天线，使用及二次开发简单。
●自带CPU控制无需用户二次编辑程序，有卡靠近天线范围时即可自动读取物理卡号并于PC端输出（串口接收卡号 或键盘模式输出）
●能与任何系统无缝对接，无需另外安装驱动程序，只需要接通VCC、TX、RX、GND四根线或插上USB即可通讯。
●电压范围（3.3~5V）
●人性化设计，蜂鸣器作为提醒动作，板载电源LED灯/读卡LED指示灯，方便查看上电状态以及读卡响应状态。
●功能齐全，开发简单，天线互补干扰可重叠在一起。
技术参数
|
主要技术参数
|
|
支持协议
|
ISO14443A
|
支持卡片
|
IC（Mifare1）
|
|
操作系统
|
Windows all、LIUNX、UNIX、Android
|
读卡距离
|
0-40mm
|
|
读卡时间
|
＜100ms
|
通讯速率
|
9600bps
|
|
射频天线
|
集成天线
|
通讯接口
|
Uart TTL、RS232、USB
|
|
工作电压
|
3.3V~5V 默认USB 5V工作电压
|
最大工作电流
|
70mA
|
|
工作环境
|
温度（-20℃~85℃） 湿度（5%~95%）
|
指示灯
|
红色LED
|
|
内置喇叭
|
蜂鸣器
|
模块净重
|
2.5g
|
|
产品尺寸(mm)
|
21*31mm； 板厚:1.2mm
|
|
|
行业应用
●门禁
●停车场
●多卡应用
●智能终端

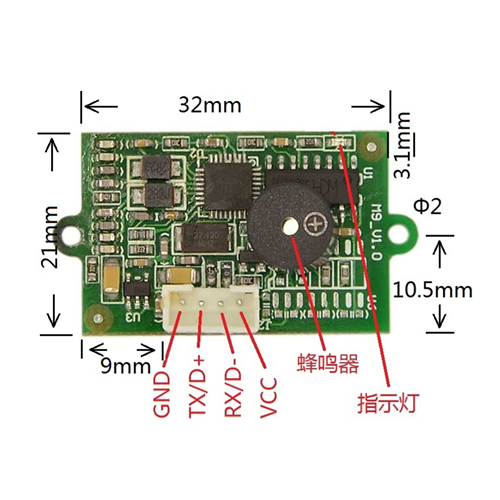

产品视图
组装使用注意事项
在组装使用过程中，请注意下面（且不限于）问题点。
一，裸板与外设短路问题。
二，在安装固定过程中，避免裸板因固定原因而造成变形问题。
三，串口安装时，注意是否直连了USB设备。TX,RX接法是否正确。
四，输入电源是否接入在电源输入接口上，根据总外设评估，输入电源电压，电流等是否满足要求。
五，出现不读卡现象是否使用了非本产品支持范围类的卡或在临界状态下刷卡，异或者卡片已损坏。
六，选择232接口时应该正确连接带有232芯片的控制板，避免照成232与TTL想连的时候出现数据乱码现象。
七，注意VCC与GND的方向，避免接反后照成PCB烧坏。
